Husprosjekt – 2010

Husprosjektet var en del av faget «Bygningslære» i 1. klasse på byggingeniørstudiet ved Høgskolen i Østfold. Er litt stolt av prosjektet, i og med at jeg klarte å dra i land
en toppkarakter. Jeg vet ikke hvor mange timer jeg har brukt på å tegne i det prosjektet, men det var uansett mange. Jeg slettet blant annet det første huset jeg tegnet,
som fra utsiden så nesten likt ut som det på bildet, pga. diverse tekniske og planmessige feil og uheldige løsninger. Huset og alle detaljer er tegnet i AutoCad Revit.

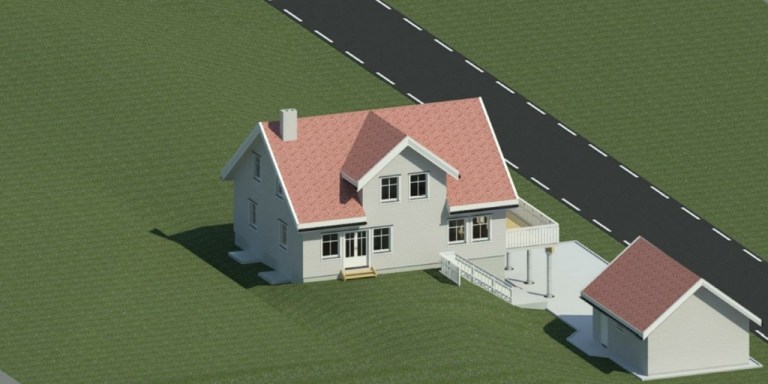

husfasade

I tillegg til selve tegnearbeidet omfattet prosjektet mye rapportskriving. Husprosjektet besto av følgende dokumenter:

Dok. nr Forklaring Type Sider
NBR5174 Søknad om tillatelse til tiltak Skjema 1
A01 – NBR5175 Opplysninger om tiltakets ytre rammer og bygningsspesifikasjon Skjema 3
NBR5154 Nabovarsel Skjema 1
C01 – NBR5155 Gjenpart av nabovarsel Skjema 2
D01 Situasjonsplan Tegning 1
D02 Fasade (fra sør) Tegning 1
E01 Energiberegning og dokumentasjon Dokument 11
E02 Brannteknisk dokumentasjon Dokument 21
E03 Lydteknisk dokumentasjon Dokument 5
E04 Klimagassbelastning Dokument 22
E05 Estestisk utforming og forholdet til omgivelsene Tegning 1
E06 Plantegning 1. etasje Tegning 1
E07 Plantegning 2. etasje Tegning 1
E08 Plantegning 3. etasje Tegning 1
E09 Representativt hovedsnitt – kortside Tegning 1
E10 Representativt hovedsnitt – langside Tegning 1
E11 Detalj 1 – Ringmur, fundament- og sokkelveggløsning Tegning 1
E12 Detalj 2 – Etasjeskiller ved overgang til 1. etasje Tegning 1
E13 Detalj 3 – Takkonstruksjon (etg. skiller, raft og isoløsning i tak) Tegning 1
E14 Detalj 4 – Gjennomføring av pipe i tak Tegning 1
E15 Detalj 5 – Møneløsning Tegning 1
E16 Detalj 6 – Nedre del av skillekonstruksjon (enebolig/utleiedel) Tegning 1
E17 Detalj 7 – Øvre del av skillekonstruksjon (enebolig/utleiedel) Tegning 1
E18 Detalj 8 & 9 – Vertikal- og horisontalsnitt av vindu Tegning 1
E19 Detalj 10 – Innfesting av terrasse Tegning 1
F01 – NBR5181 Søknad om ansvarsrett Skjema 1
G01 – NBR5149 Kontrollerklæring Skjema 1

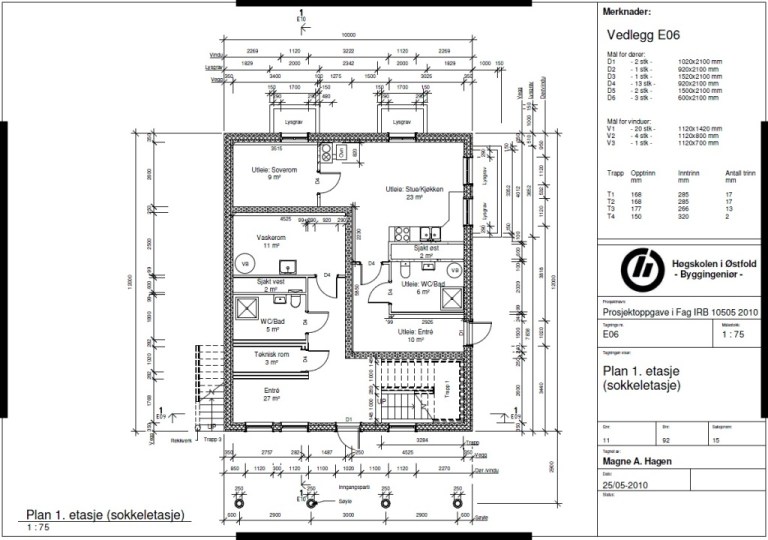

Under ses planløsning i sokkeletasjen. Det var et krav i oppgaven at huset skulle ha en egen utleiedel, mye fordi dette påvirker bygningens krav til brannmotstand.uetasje.jpg

Planløsning i boligens hovedetasje:enetasje

Planløsning i boligens 2. etasje:toetasje

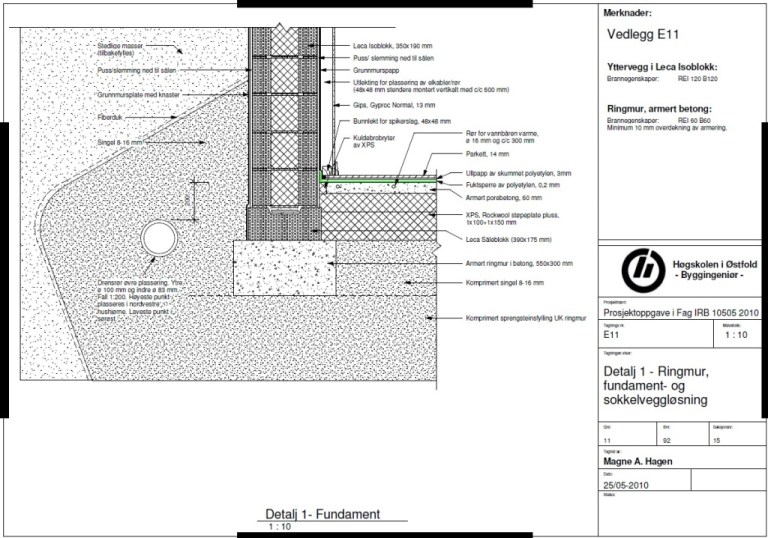

Detaljtegning av ringmur, fundament- og sokkelveggløsning:grunnmur.jpg

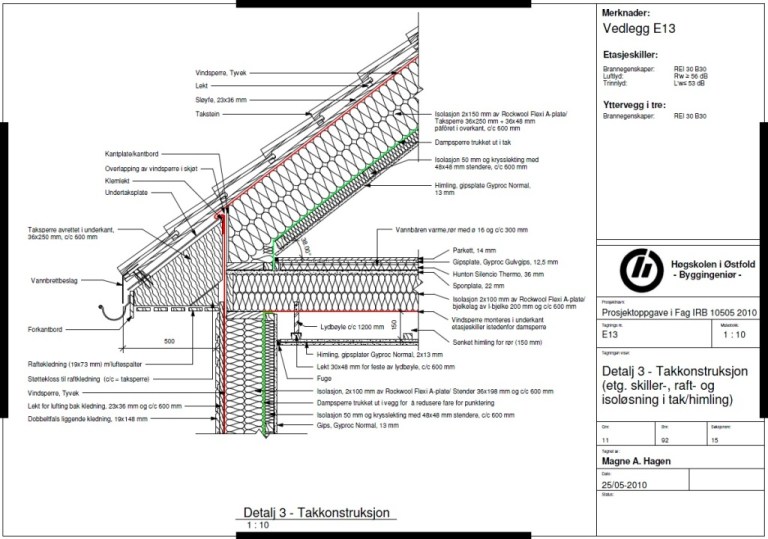

Detaljtegning av takkonstruksjon, etasjeskiller, raft- og isolasjonsløsning i tak/himling:takkonstruksjon.jpg
